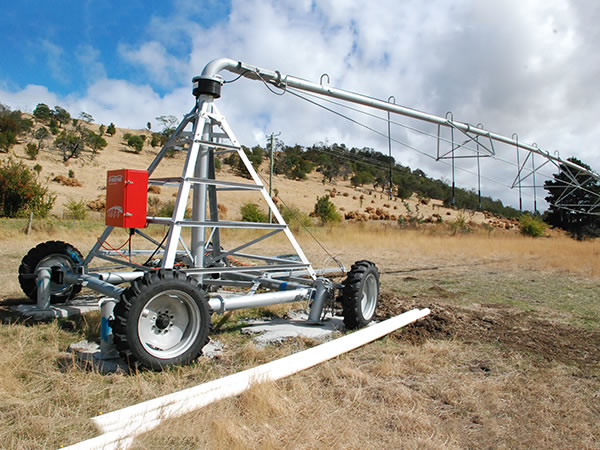

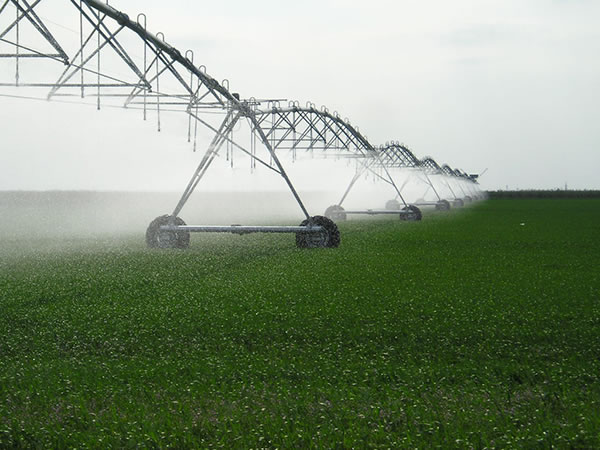

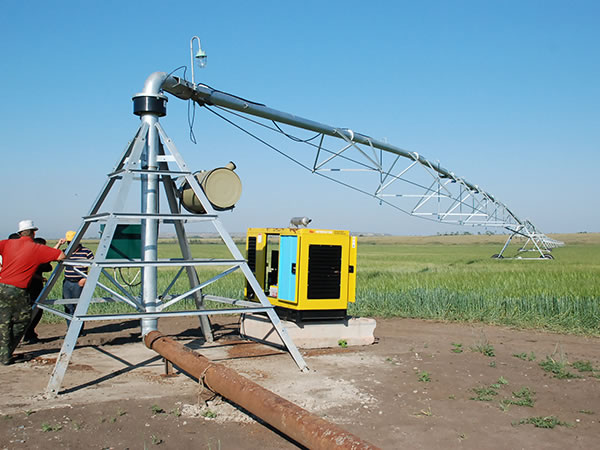

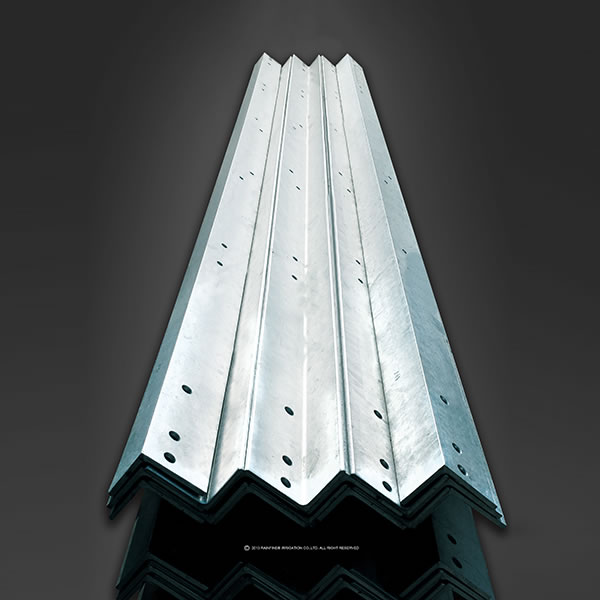

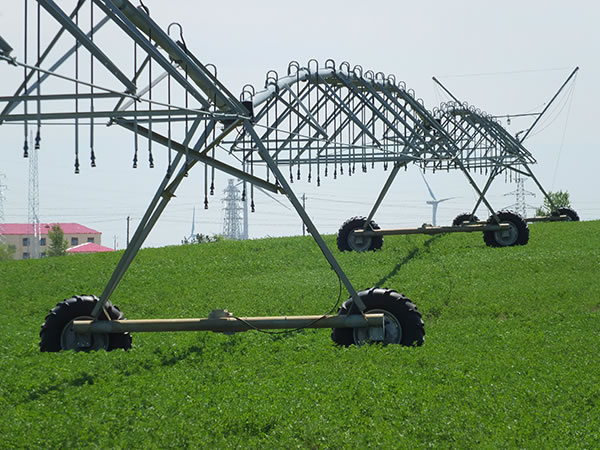

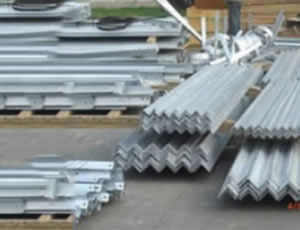

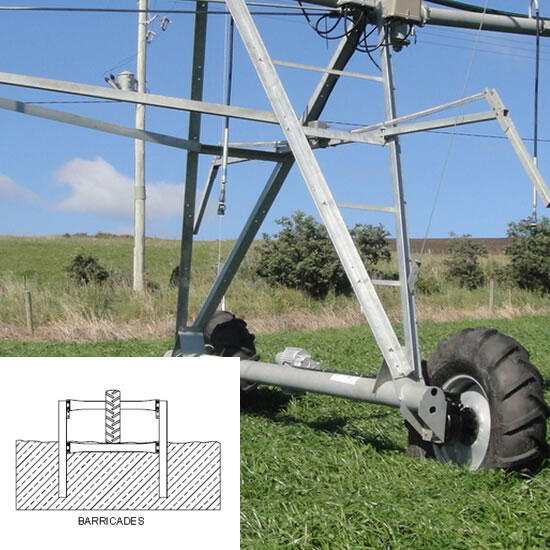

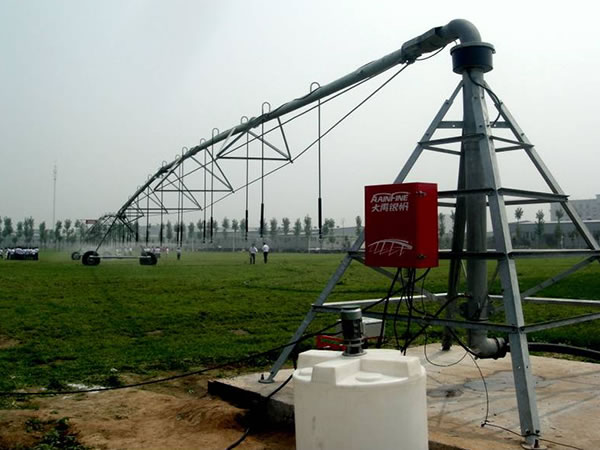

El diseño de celosía es la pieza más importante del sistema de riego de pivotes. Es por eso que Rainfine calcula de forma precisa los mecanismos estructurales y prueba los sistemas de pivotes en condiciones rigurosas. Nuestras estructuras de pivotes son lo suficientemente duraderas para soportar 20 años de trabajo sin doblarse ni quebrarse.

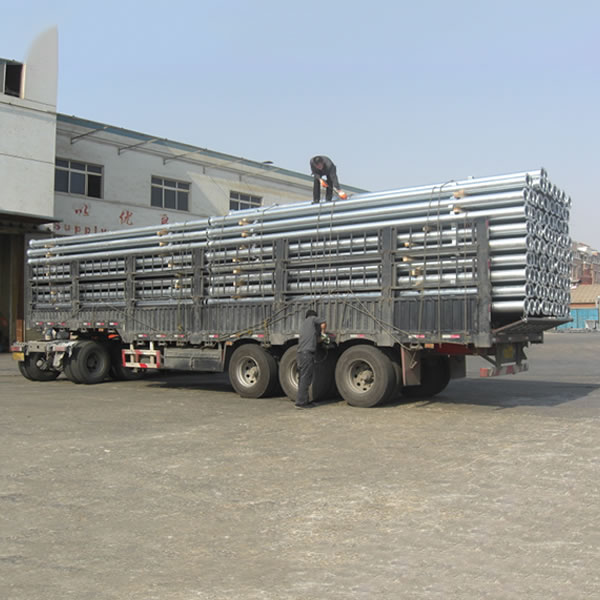

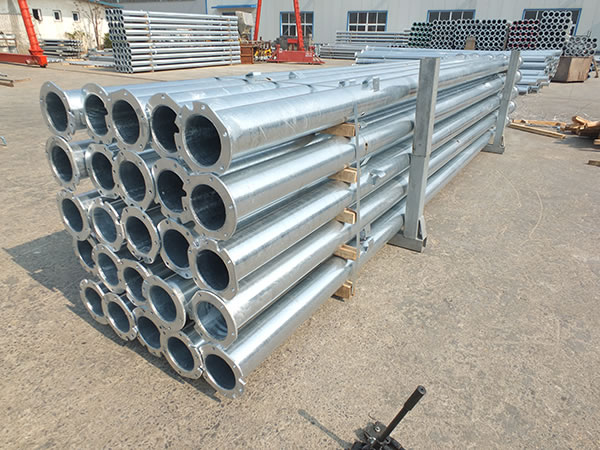

Dos opciones de tubo
1. Tubo galvanizado de 8", 6 5/8", 5 9/16"
2. Tubo galvanizado con revestimiento de poliuretano 8", 6 5/8", 5 9/16" para agua especial

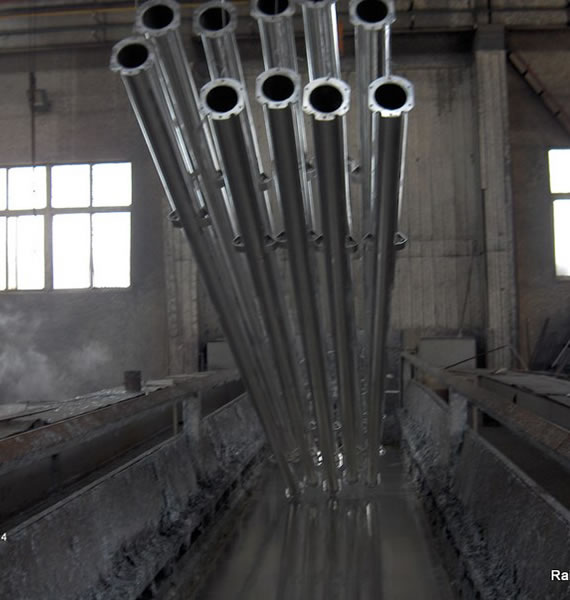

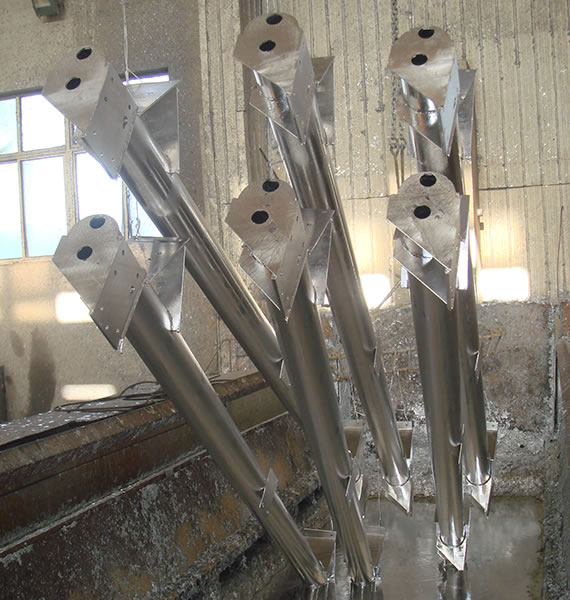

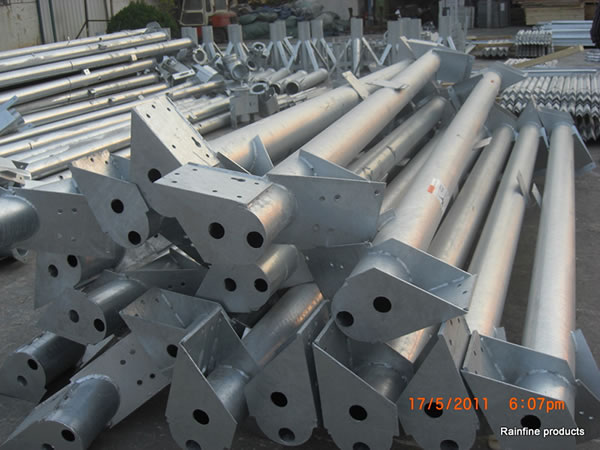

Caldero de galvanizado
Dimensiones internas: 14,000 largo x 1,200 ancho x 2,000 mm profundo
Por W. Pilling de Riepe, Alemania, el fabricante de calderos líder del mundo
Pared con grosor de 50mm, Placa de grado especial europeo (ver análisis a continuación)
Análisis típico: C, .08%; Mn, .5%; P, .02%; S, .02%;Si, sólo trazos
Volumen de cinc del caldero: 90 toneladas
Peso del caldero: 25,150 kgs
Estándares de calidad: BS-729, ASTM-A123

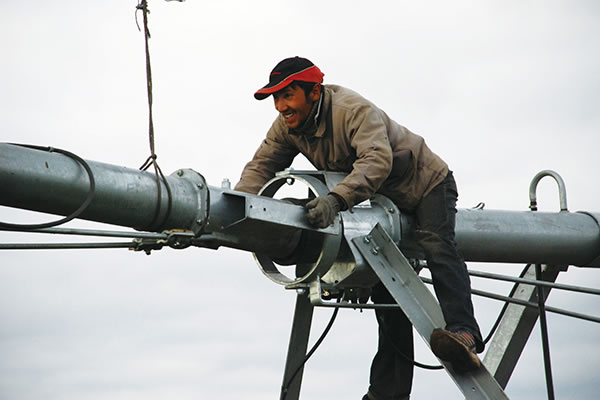

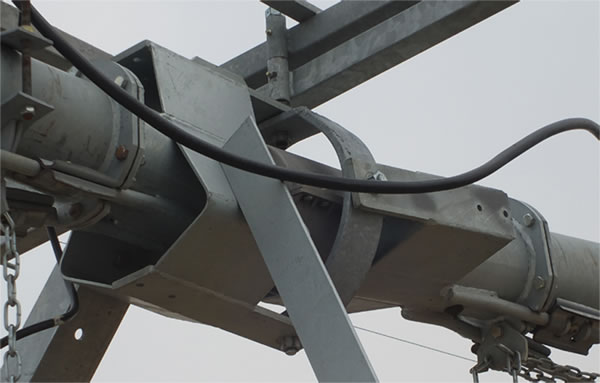

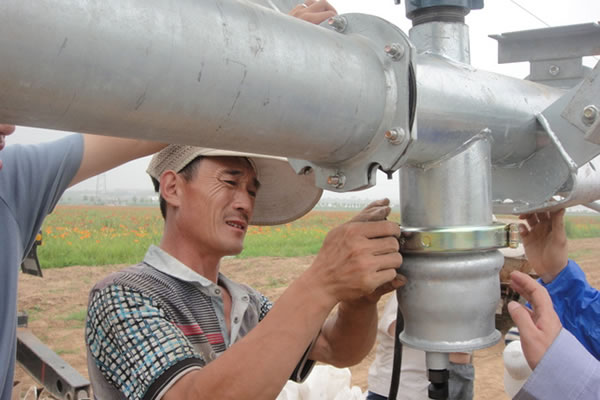

El diseño de junta flexible hace que el pivote sea lo suficientemente resistente y flexible para toparse con terrenos con pendientes y montañosos mientras está en movimiento. Debido a que este acoplado de aluminio se romperá si los tramos no están alineados apropiadamente, causando pérdidas de agua y disminución de la presión de agua, estamos diseñando un panel de control para apagar el sistema y detener la máquina cuando la presión de agua disminuye. Los accesorios para tubos de plástico reducen la fricción de agua y su resistencia.

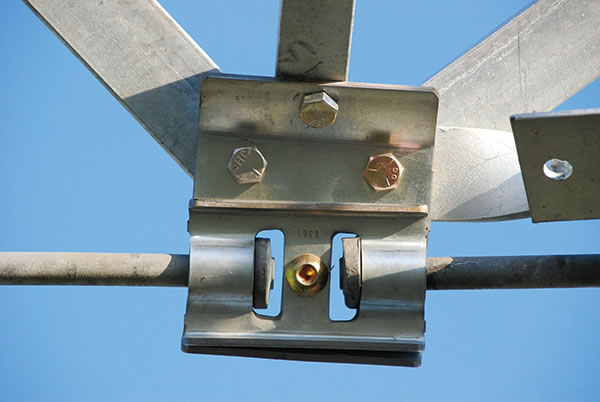

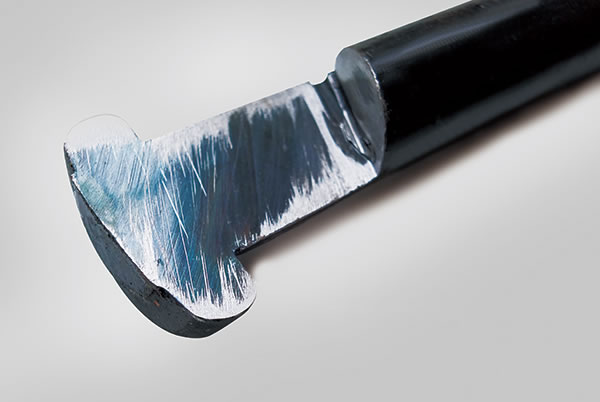

Usamos un sistema de calentamiento eléctrico de alta frecuencia para calentar ambos extremos de las barras de acero y una máquina de forjado de cabezales para formarlos. Cuando se corta la barra, la barra de acero y el cabezal tienen la misma estructura molecular. Esta barra de celosía puede soportar 60.000psi. Usamos barras con un diámetro de 22mm en lugar de 19mm, haciendo que nuestras barras de celosía sean más resistentes que otras en el mercado.

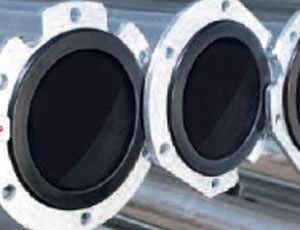

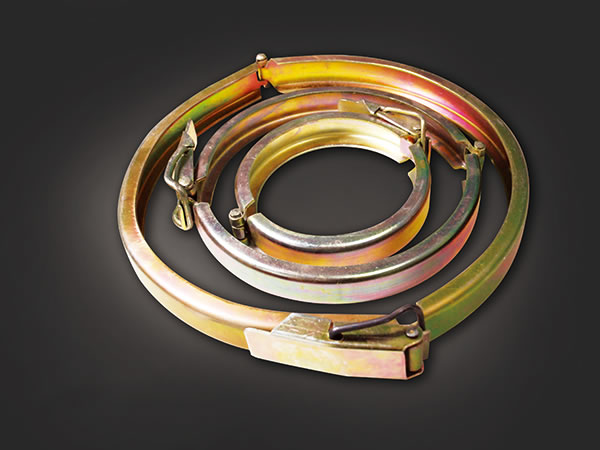

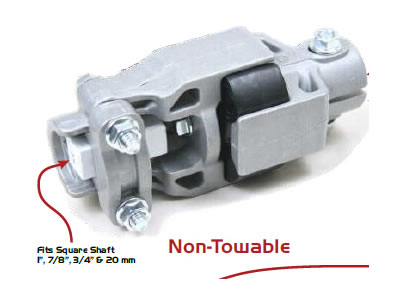

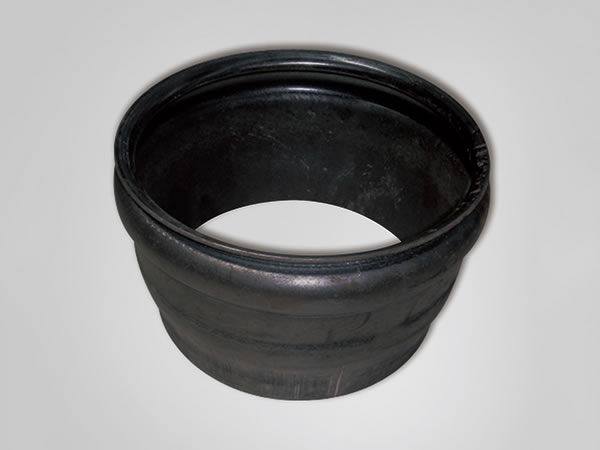

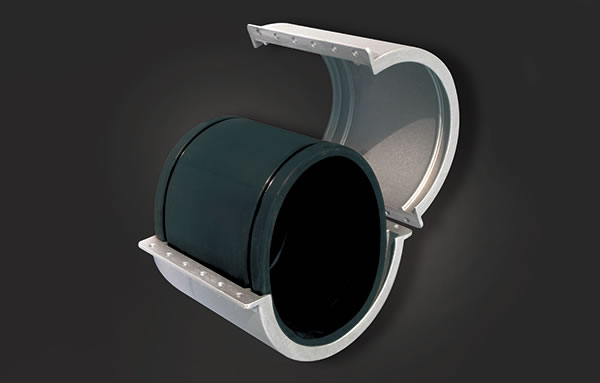

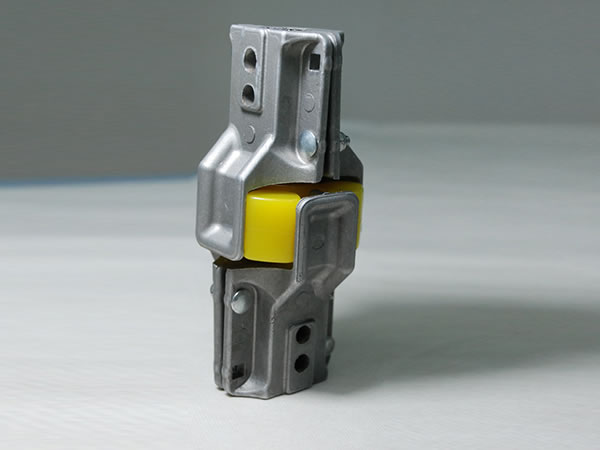

Dos opciones de acopladores
1. Acopladores estándar
2. Acopladores universales
Unidades preensambladas
Diseño universal
Instalación simple
Diseño flexible estabilizado UV

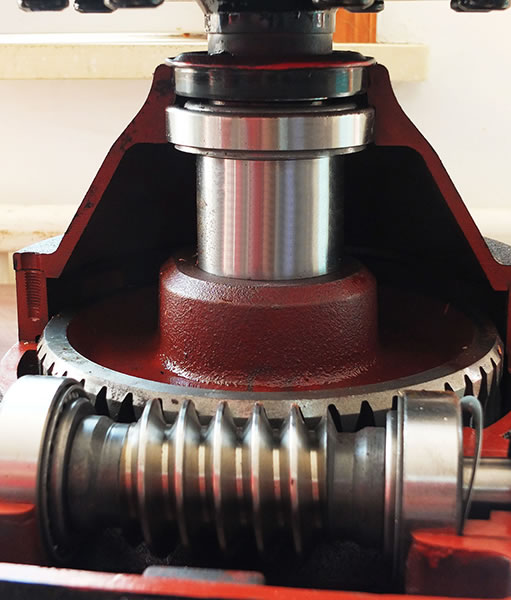

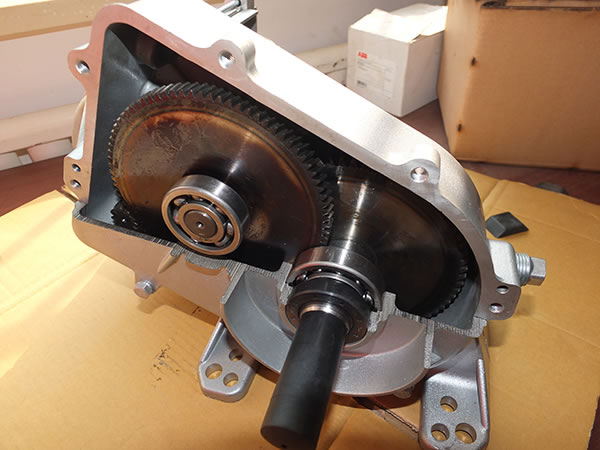

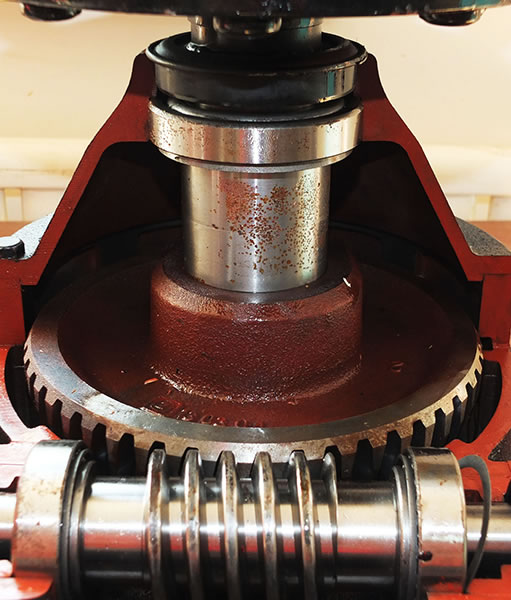

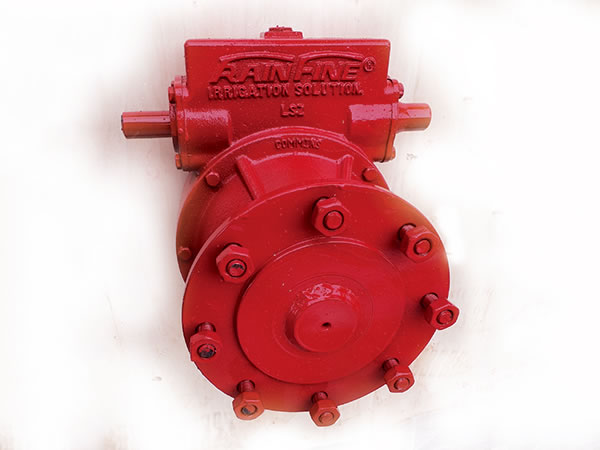

Dos opciones de engranajes
1. Estándar Cummins:
Material: Hierro gris HT250
Material del eje: acero forjado de alta resistencia
El ángulo de presión del tornillo sinfín y engranaje es de 14 1/2 grados
2. Alta resistencia de Rainfine:
Material: Hierro dúctil HT300
Material del eje: Acero 45

Ángulo de presión del tornillo sinfín y engranaje modificado.
Mejoría significante respecto a los modelos estándar
Diseñado especialmente para usar en climas cálidos
donde el pivote se utiliza por más de 300 días al año

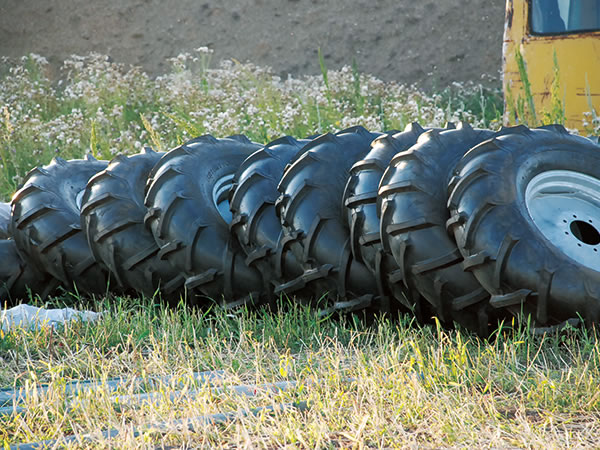

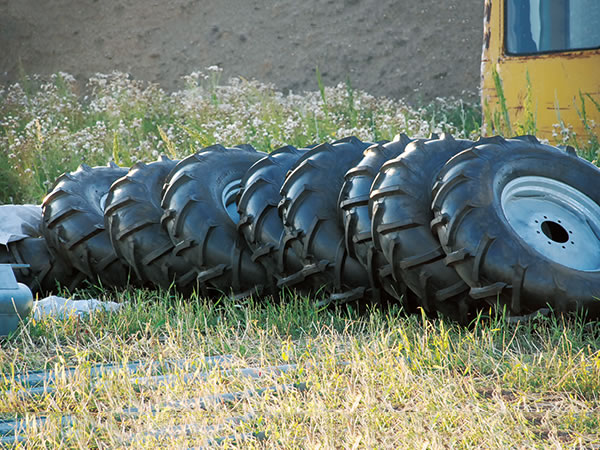

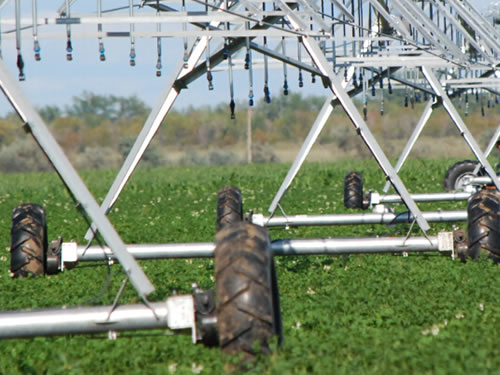

Dos opciones de rueda
1. Rueda de caucho:
11.2×38: Buena holgura y flotación
14.9×24: neumático sin cámara de 4 capas para tramos más largas y pesadas.
16.9×24: Mayor flotación para tramos más largos.

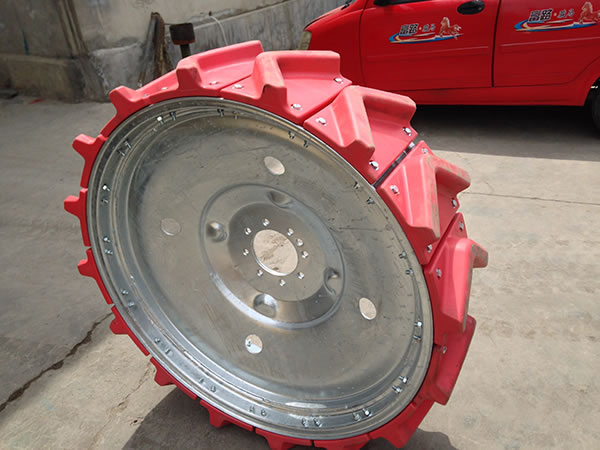

2. Rueda de plástico:
Llanta: 10×38 con almohadillas plásticas (16 pcs×4kgs cada una)
Tamaño similar con rueda de caucho de 14.9×24
Nunca plano / Protección UV
Reemplazo de almohadillas / Sin mantenimiento

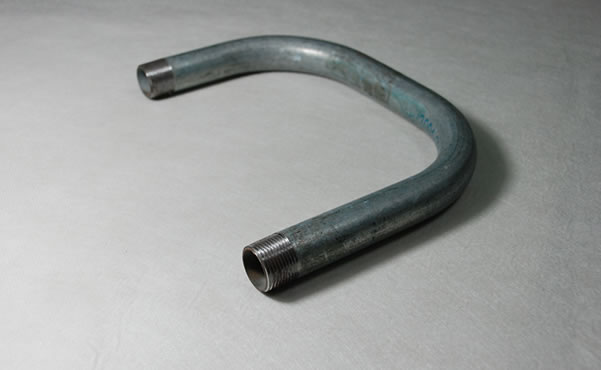

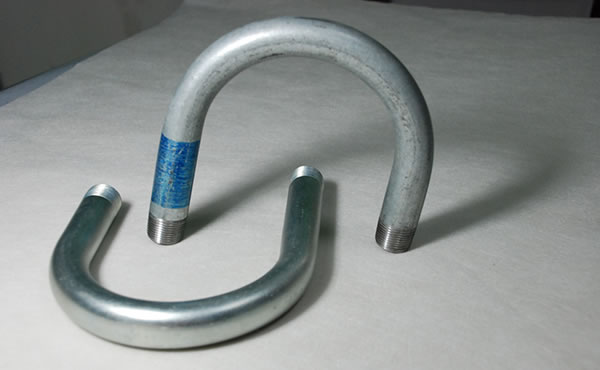

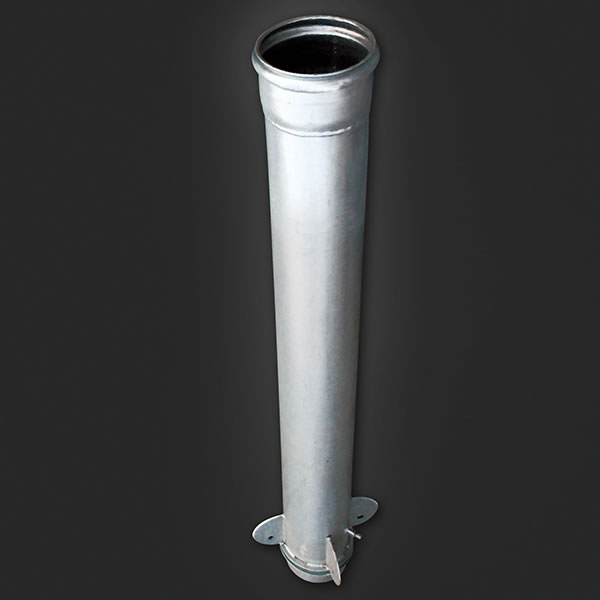

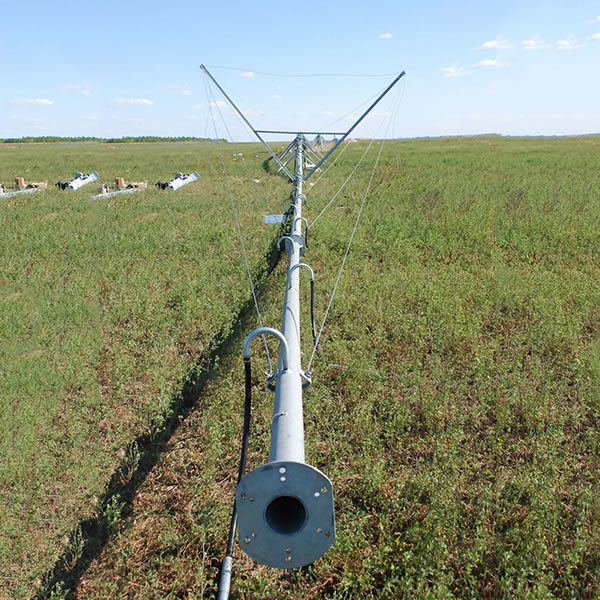

Cuello de cisne: M × M, M × F, M × B, brazo de surcos y estándar

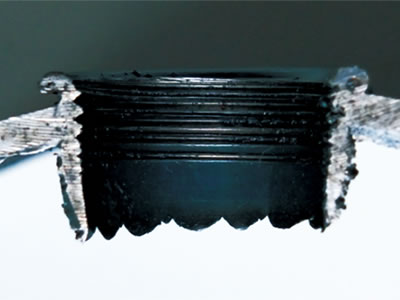

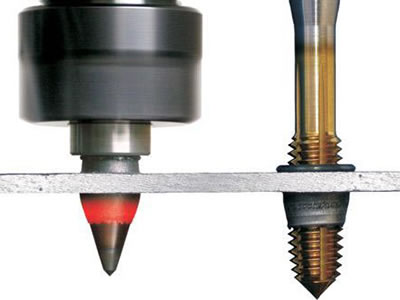

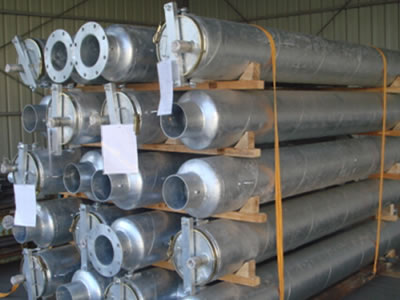

Se utiliza un proceso de soldadura automático para hacer tubos de tramos uniformes y de alta calidad. Usando una tecnología de perforación desarrollada en Alemania le da a los tubos de cuello de cisne una conexión resistente para las salidas de los tubos, reduciendo cualquier daño al cuello de cisne cuando vibra el rociador.

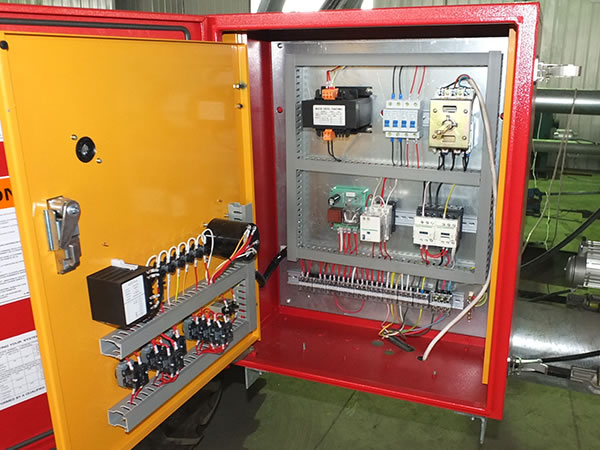

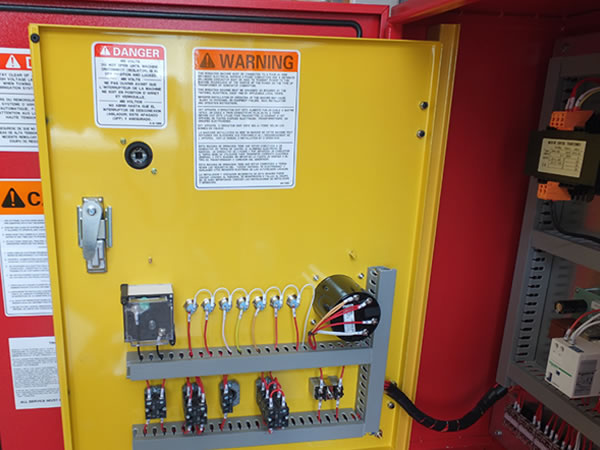

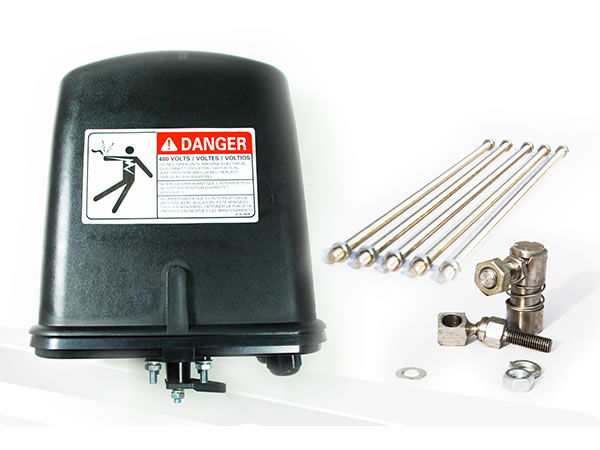

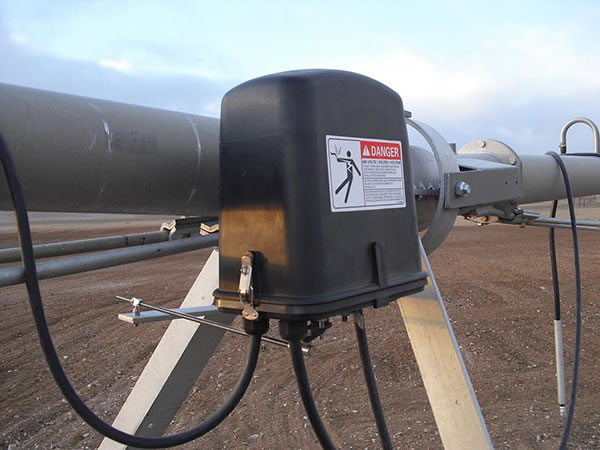

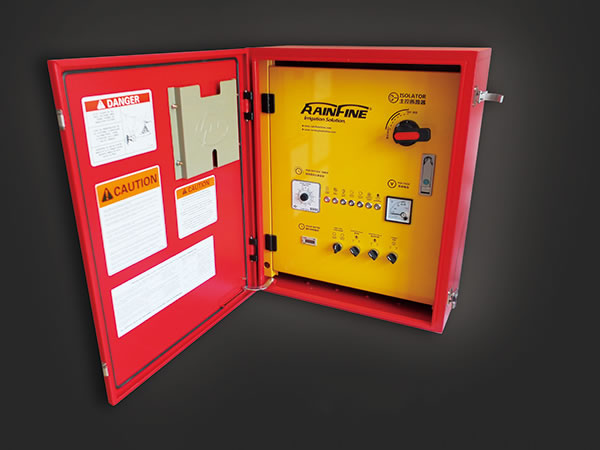

Caja de torre
Índice del contactor de 600V a 16 amp. mín.
Índice de interruptores de alineación de 277V a 15 amp. probado en 10.000.000 ciclos.
Índice del interruptor de on-off de 600V a 10 amp.

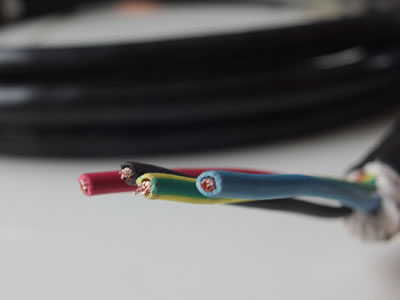

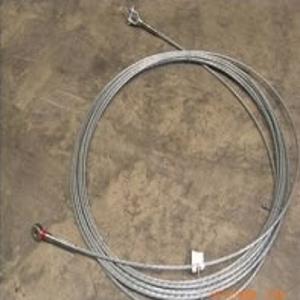

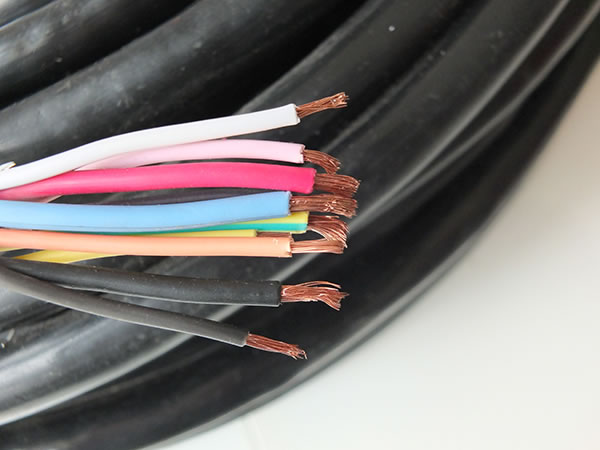

Especificaciones del cable
4# calibre 14, 6# calibre 18
4# calibre 12, 6# calibre 14
4# calibre 10, 6# calibre 14
Cubierta de PVC interna de un grosor de 30 mil
Cubierta de aluminio de 80 mil
Cubierta externa de polietileno de alta densidad de un grosor de 15 mil
Resistente a la luz solar
Protección contra humedad y suciedad
