Sistema de movimiento lateral para pivote central (Alimentación por manguera)

1. Punto de pivote

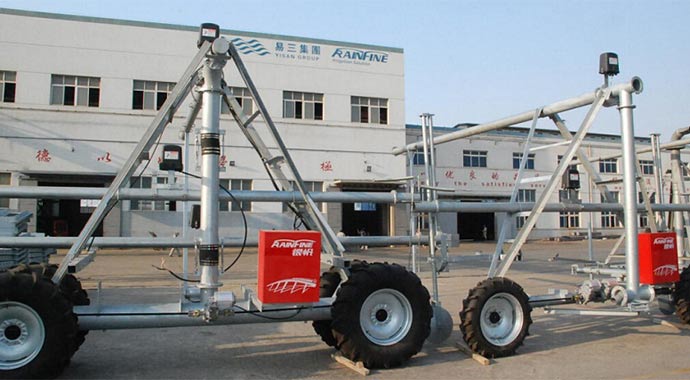

Un sistema de movimiento lateral que utiliza una alimentación por manguera funciona en un movimiento lineal para regar un área rectangular. A diferencia de los sistemas de pivote central, donde el área regada depende sólo de la longitud de la máquina, el área regada por el sistema lateral está determinada por la longitud del sistema y distancia de desplazamiento.

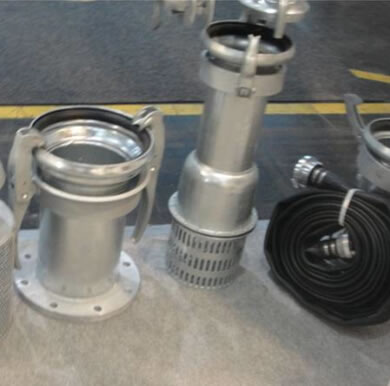

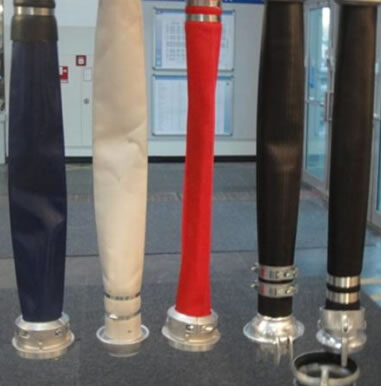

El agua es alimentada al sistema de riego por una manguera flexible a la máquina. El tamaño de la manguera es de 6' y 8'. La longitud puede estirarse de 1 tramo a 7 tramos, aunque no más de 7 tramos porque el peso límite de la manguera es de 450m. El sistema de alimentación por manguera requiere de tomas de agua y una tubería subterránea.

El centro de movimiento lateral es la única máquina de riego que puede regar todo el terreno. En trozos cuadrados de terreno, cada tramo es paralelo con el terreno para que no haya ángulos ciegos y el índice de riego aumenta al 99%.

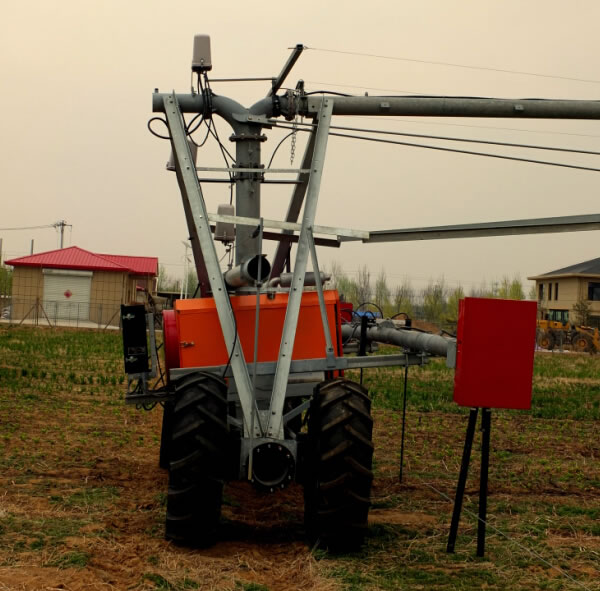

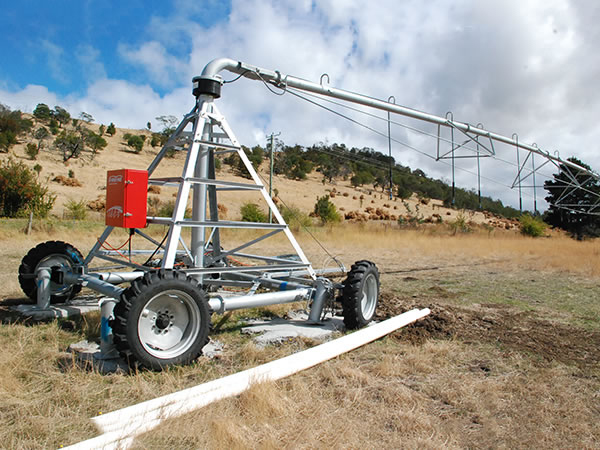

Centro de movimiento lateral
Tamaño del ángulo de la pata: L4″×4″
Elevador: diámetro 8″ grosor 1/8″
Codo: diámetro 8″ grosor 1/8″
Un diseño especial forma una ancla sólida para el sistema largo.

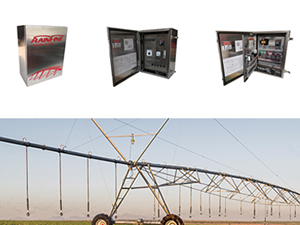

Panel de control
Interruptor principal
Transformador de control
Interruptor de arranque/frenado
Contactor principal
Indicadores de monitoreo
Contactores hacia adelante/atrás con un índice de 600V a 30 amps
Fusibles– 30 amps
Pararrayos

Monitores del sistema
Potencia de control
Presión
Movimiento de la última torre
Energía de circuito de control
Estado de circuito de seguridad
Circuito de control de reversa
Circuito de control de avance
Circuito de control de bomba
Potencia de entrada de 380V

Nuestro control principal también soporta
Arranque/frenado sin agua
Dirección de funcionamiento (frenado/reversa automáticos)
Ajuste de velocidad
Relé por bajo voltaje
Relé de sobrecorriente
Frenado de emergencia
Apagado por baja presión de agua

2. Generador diesel
Suministramos un rango de generadores diesel de 6 a 20kw para pivotes y podemos ofrecer generadores diesel pequeños. Además, podemos ofrecer cualquier pieza de repuesto para estos generadores. Si necesita reemplazos o piezas de repuesto para estos generadores, por favor, contáctenos.

Modelo No.: PF15GF
Potencia principal (kw/k VA): 15/19
Potencia de espera (kw/k VA): 16.5/20.9
Modelo del motor: 4L22BD-4
Modelo del alternador: FD1E
Dimensiones (mm): 1360×560×885
Peso (kg): 420

3. Tramos
Los tramos revestidos en zinc metálico son instalados en las torres intermitentes, cada uno con dos ruedas, una unidad de impulso ejes con un motor reductor eléctrico y engranajes en las ruedas; el bloque electrónico de el sistema de igualación y verificación.

El diseño de celosía es la pieza más importante del sistema de riego de pivotes. Es por eso que Rainfine calcula de forma precisa las piezas mecánicas estructurales y prueba los sistemas de pivotes en condiciones rigurosas. La estructura de nuestros pivotes es tan resistente para soportar 20 años de trabajo sin doblarse ni romperse.

Opciones de dos tubos
1. Tubo galvanizado de 8”, 6 5/8”, 5 9/16”
2. Tubo galvanizado con revestimiento 8”, 6 5/8”, 5 9/16” para agua especial

Caldero de galvanización
Dimensiones internas: 14,000 largo×1,200 ancho× 2,000 mm profundidad
Por W. Pilling de Riepe, Alemania, el fabricante de calderos líder mundial.
Grosor de la pared de 50mm, Placa de grado especial europeo (vea el análisis a continuación)
Análisis típico: C, .08%; Mn, .5%; P, .02%; S, .02%;Si, sólo rastros
Volumen de cinc del caldero: 90 toneladas
Peso del caldero: 25,150 kgs
Estándares de calidad: BS-729, ASTM-A123

El diseño de junta flexible hace que el pivote sea lo suficientemente fuerte y flexible para toparse con terrenos con pendientes o montañosos mientras está en movimiento. Debido a que el acoplado de aluminio se romperá si los tramos no están alineados apropiadamente, causando pérdidas de agua y disminución de la presión del agua, hemos diseñado el panel de control para apagar el sistema y detener la máquina cuando disminuye la presión del agua. Los accesorios de tubos de caucho reducen la fricción del agua y la resistencia.

Usamos un sistema de calefacción eléctrico de alta frecuencia para calentar ambos extremos de las barras de acero y una máquina de cabezal forjada para formarlos. Cuando se corta la barra, la barra de acero y el cabezal tienen la misma composición molecular. Esta barra de celosía puede soportar 60.000psi. Usamos barras de 22mm de diámetro en lugar de 19mm, haciendo que nuestras barras de celosía sean más fuertes que otras en el mercado.

Opciones de dos acoplados
1. Acoplado UMC tradicional: ya no se utiliza
2. Acoplado C-X UMC
Unidades preensambladas
Diseño universal
Instalación simple
Diseño flexible estabilizado con UV

Opciones de dos engranajes
1. Estándar Cummins:
Material: Hierro gris HT250
Material del eje: acero forjado de alta resistencia
El ángulo del tornillo sinfín y engranaje es de 14 1/2 grados
2. Alta resistencia de Rainfine:
Material: Hierro dúctil HT300
Material del eje: Acero 45
El ángulo de presión del tornillo sinfín y engranaje está modificado
Mejoría significante de los modelos estándares
Diseñado especialmente para usar en climas cálidos donde el pivote es usado por más de 300 días al año.

Opciones de dos ruedas
1. Rueda de caucho:
11.2×38: Buena distancia y flotación
14.9×24: Rueda sin tubo 4ply, para tramos más largos y pesados
16.9×24: Para tramos más largos y mayor flotación

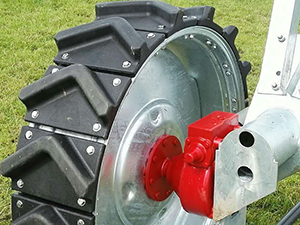

2. Rueda de plástico:
Llanta: 10×38 con almohadillas plásticas (16 pcs×4kgs cada una)
Tamaño similar con la rueda de caucho de 14.9×24
Nunca se aplana / Protección UV
Colocación de almohadillas / Sin mantenimiento

Cuello de cisne: M × M, M × F, M × B, Brazo de surco y estándar

Usamos una soldadura automática para hacer tubos de tramos de alta calidad y uniformes. Usando una tecnología de perforación desarrollada en Alemania ofrece a los tubos de cuello de cisne una conexión resistente a las salidas de los tubos, reduciendo cualquier daño en el cuello de cisne cuando vibra el rociador.

Caja de torre
Índice de contactor de 600V a 16 amp mín.
Índice de interruptores de alineación de 277V a 15 amp probado a 10.000.000 ciclos.
Índice de interruptor on-off de 600V a 10 amp.

Especificaciones del cable
4# calibre 14, 6# calibre 18
4# calibre 12, 6# 14
4# calibre 10, 6# calibre 14
Cubierta de PVC interna de 30 mil de grosor
Cubierta de aluminio de 8 mil
Cubierta de polietileno de alta densidad externa de 15 mil de grosor
Resistente a la luz solar
Protección contra humedad y suciedad

4. Cobertura
El cable de cobertura de alta resistencia es usado para cubiertas más largas. Este diseño ayuda a los agricultores a aumentar su producción con una menor inversión.

Tamaño del tubo:
Φ141mm×3mm
Φ102mm×3mm
Overhang length:
6.70/13.41/20.12/26.82m

Tamaño del cable
RF38213”O” Φ6×5.893M
RF38211”O” Φ6×19.526M
RF38210”O” Φ9×13.106M
RF38214”OW” Φ6×5.435M
RF101623”U” Φ6×6.858M
RF38209”OU” Φ9×25.133M
RF38215”OU” Φ9×14.376M
RF38212”O” Φ6×26.054M

5. Cañón de riego
Sistema de control de esquinas para el cañón de riego
Cuando el pivote se mueve cerca de las esquinas el cañón de riego se apagará/encenderá por la válvula solenoide por lo que pude regar un área más grande. Esta válvula está controlada por interruptores en el pivote central.

6. Rociador
Las amplias diferencias en cultivos, suelos, prácticas agrícolas y condiciones climáticas del mundo, junto con la disponibilidad de recursos de agua y energía, requieren de un rango de rendimientos de rociadores de pivote central. Nuestros rociadores están diseñados para simplificar la variedad de elecciones en un grupo básico y versátil de productos de pivote central.

D3000
Un rociador fijo que produce una variedad de patrones dependiendo de las placas de rociado específicas;
Los rociadores dobles con cambio de dirección permiten una conversión sencilla de patrones de rociado;
Elija opciones de placa de rociador para germinar, regar o quimigar;
Adaptador de manguera opcional para aplicaciones de precisión de baja energía - LEPA;
Piezas circulares disponibles.

S3000
Rociado suave a baja presión;
Utiliza una acción libre de hilado para producir un patrón de agua suave, tipo lluvia;
Diseñado para suelos y cultivos más sensibles;
Uniformidad superior con una mejor superposición e índices de aplicación más bajos;
Cuerpo de protección del cultivo para baja energía;
Piezas circulares disponibles.

R3000
Un radio de rociado superior de las vigas de rotación igualan los índices de aplicación promedio más bajos, tiempo de remojo más largo y menor escorrentía;
La superposición aumentada de rociadores adyacentes mejora la uniformidad;
Reduce desviación del viento y perdidas por evaporación;
Piezas circulares disponibles.

O3000
Uniformidad sobresaliente a presiones bajas de operación;
El soporte no ensamblado elimina deshechos y patrones de agua faltantes que es común de los rociadores convencionales;
Larga duración, operación confiable y durabilidad;
Excelente aplicación de agua, presión de operación de 10-20PSI;
Resistente al viento, conservación de agua y energía máxima.

LDN
Pérdidas minimizadas para desviación del viento, evaporación y escorrentía;
Diseño de almohadilla de deflector múltiple;
Diseño resistente para desplazamiento en cultivos altos;
Presión baja – 6 a 15psi;
Las almohadillas de quimigación producen un rociado hacia arriba bajo el toldo del cultivo;
Las almohadillas de burbujas aplica agua con un patrón suave, aereado, ideal para riefos directos al surco.

i-Wobs
Acción rotativa descentrada única, uniformidad sobresaliente;
Aplicación suave, como lluvia;
Excelente distancia de rociado;
Operación de baja presión de 10 a 20psi que ahorra energía durante el curso de un año.

Xi-Wob
Amplia área de cobertura
Presión ultra baja
Fácil de limpiar y fácil de cambiar las boquillas
Tamaño de las gotas necesarias para el tipo de suelo
La uniformidad afecta
Intensidad de aplicación
Excelente distancia de rociado

Super rociador
Amplia variedad de almohadillas de deflector de color codificado para personalizar los patrones de distribución;
Patrón de rociado de 360 grados;
Operación de baja presión: 6-25psi;
Almohadillas de quimigación y adaptador de manguera disponibles.

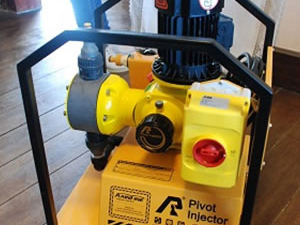

7. Inyector químico
El inyector químico tiene una capacidad de 85 a 500 LPH y una presión máxima de 12 bar. La precisión de medición es de +/-2% con un índice de flujo del 10%-100%.

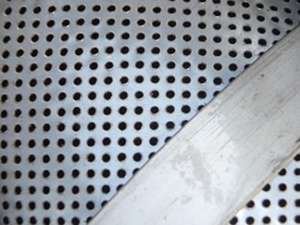

8. Filtros múltiples
Aunque los pivotes necesiten un sólo filtro, los filtros múltiples son una buena pieza opcional para cuando un filtro se llena muy rápido con suciedad. Un sistema de grupos compuesto de muchos filtros puede ser usado para más de un pivote. Para un riego por goteo más efectivo, los clientes pueden elegir sistemas de filtro segmentados.

9. Sistema de frenado y reversa automático
Debido a factores como el terreno, graneros y casas, y otros obstáculos, el pivote puede no realizar un círculo completo. Un frenado y reversa automático controla el pivote para evitar un choque. Una barrera en la última torre del pivote funciona para que cuando sea golpeada por un brazo sensor, el pivote se detendrá y cambiará su dirección automáticamente. Este sistema incluye una caja de control, brazo sensor, brazo transversal, cables y resortes, y prevención de choques.

10. Envío
Cada tramo está embalado en una caja de madera con una lista de envoltorio e instrucciones claras para una instalación sencilla. Todas las cajas de madera son duraderas y seguras de transportar. Un pivote fijo de 500m (9 tramos) puede ser cargado en un contenedor de 1x40' HC.

11. Instalación
Enviaremos nuestros ingenieros para supervisar la instalación. Normalmente un pivote de 7 tramos necesita de ocho personas trabajando una semana en la instalación.

12. Piezas de repuesto y garantía
Enviaremos el 2% de las piezas de repuesto junto con el equipo en el contenedor, cualquiera de las piezas de repuesto que figura en el contrato. Nuestros representantes locales o distribuidores ayudarán a los agricultores a reemplazar las piezas dañadas cuando sea necesario.

Garantía:
1 año para equipos eléctricos
10 años/10,000 horas de trabajo para engranajes y motores reductores, lo que ocurra primero
20 años para equipos galvanizados contra corrosión
3 años para ruedas y llantas
